Инструкция по монтажу нагревательных матов

   Инструкция по монтажу нагревательных матовПеред началом монтажа теплого пола, начертите схему раскладки нагревательных матов в обогреваемом помещении. Схема будет необходима вам при укладке матов теплого пола, и, кроме того, пригодится, если впоследствии вы решите произвести какие-либо изменения в помещении, и вам понадобится вспомнить, как именно была выполнена укладка нагревательных матов.

  монтаж нагревательных матов Очень важно правильно выбрать размер нагревательного мата для вашего помещения, так как отсутствует возможность «укорачивать» мат в ходе укладки. При подборе необходимого размера мата, старайтесь «покрыть» максимально возможную площадь пола, однако, избегайте участков, где располагаются сливные желоба, трубы, ванны, унитазы, стиральные машинки и мебель с низко расположенным дном. Необходимо также избегать тех участков, где предстоит сверление или штробление пола, а также не забыть отступить от стен помещения на 50 мм.

Внимание: при укладке матов теплого пола категорически запрещается их "подгонка" с подрезкой греющего кабеля! Будьте осторожны при развертывании и раскладке нагревательных матов с тем, чтобы избежать возможного повреждения кабеля. Всегда работайте в обуви с мягкой подошвой.

   При устройстве теплого пола необходимо максимально использовать площадь помещения, но при этом избегать укладки нагревательного кабеля в местах, где будет впоследствии монтироваться сантехника, оборудование или легкие перегородки, чтобы предотвратить возможные повреждения кабеля вследствие сверления или штробления пола. Не располагают кабель теплого пола на участках, где будет устанавливаться мебель с низко расположенным дном, т.к. затрудненная теплоотдача может вывести кабель из строя.

 2  Основание, на которое укладываются маты, должно быть твёрдым. Нагревательный кабель на матах не перегибать. Нагревательные кабели на матах не должны касаться друг друга или перекрещиваться.

3 Нагревательные маты могут быть смонтированы почти на всех чистых, сухих, впитывающих, с допустимой нагрузкой, не замерзающих поверхностях пола. Не укладывать маты на неочищенные от острых материалов поверхности, так как они могут повредить нагревательный кабель. В местах, где встроены нагревательные маты, не должно быть никаких проникающих мест крепления.

   Нагревательный кабель и муфты должны быть полностью закрыты клеевым раствором.

15              16

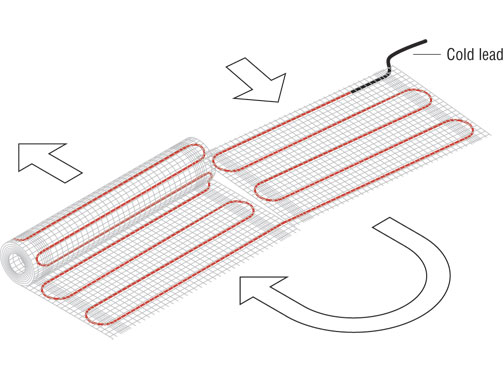

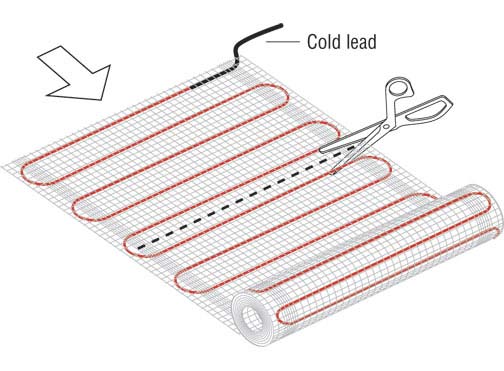

  Укладку мата начинают с того места, где он будет подключен к регулятору температуры. Капроновую сетку с наклеенным на неё нагревательным кабелем раскатывают на основании пола, пока не дойдут до стены. Затем осторожно, чтобы не повредить нагревательный кабель, сетку разрезают, затем полотно нагревательного мата разворачивают на 180º и продолжают раскатывать его в противоположном направлении. При этом соседние полотна должны располагаться на таком расстоянии, чтобы наклеенные на них нагревательные кабели не сближались на расстояние менее 60 мм. На проблемных участках укладки сетку нужно обрезать так, чтобы «обойти» сложный участок одним нагревательным кабелем. При этом радиус изгиба кабеля нагревательного мата на криволинейных участках должен быть не более 30 мм.

I. УКЛАДКА МАТА В 2-Х СЛОЯХ ПЛИТОЧНОГО КЛЕЯ
Нанести первый слой плиточного клея зубчатым шпателем. Уложить нагревательный мат согласно плану и вкатать прижимным роликом в клей.Нанести плоским шпателем и покрыть мат вторым слоем плиточного клея. Не должно оставаться никаких воздушных пустот между кабелем и клеем.

II. ФИКСАЦИЯ МАТА 2-Х СТОРОННЕЙ КЛЕЯЩЕЙ ЛЕНТОЙ
На слой основы нанести двустороннюю клеящую ленту. Раскатать нагревательный мат на клейкие ленты, зафиксировать и проверить на прочность приклейки Нанести плоским шпателем слой плиточного клея. Не должно оставаться никаких воздушных пустот между кабелем и клеем.

III. ЗАЛИВКА МАТА САМОВЫРАВНИВАЮЩЕЙСЯ СТЯЖКОЙ
Уложить и зафиксировать нагревательный мат согласно плану (например, с двухсторонней клеящей лентой или пластиковыми дюбелями. Пластиковые дюбели в кабель не вбивать). Проверить на прочность фиксации. Во время работ не переезжать через уложенные нагревательные маты или провода тележкой или другими механизмами. Для хождения или передвижения по уложенным матам или кабелям положите на них защитные листы с большой площадью. Не должно оставаться никаких воздушных пустот между кабелем и стяжкой. Залить мат самовыравнивающейся стяжкой.

   5При использовании терморегулятора с выносным датчиком необходимо в стене подготовить штробу от пола к терморегулятору. Ширина и глубина штробы должна обеспечить закладку гофрированной пластиковой трубки диаметром 16 мм. Это необходимо для извлечения датчика температуры в течение эксплуатации теплого пола для профилактических работ. Трубка помещается между соседними нитями кабеля с открытой стороны петли. 6
   Датчик пола регулятора температуры должен быть заведен в односторонне закрытой защитной трубке в непосредственно нагреваемый пол. Датчик пола разместить в середине между нагревательными проводами. “Холодные” концы нагревательного мата должны быть проложены в переходных пространствах от пола к стене в защитной трубе к установочной коробке.
   Расстояние от места расположения датчика до ближайшей стены должно быть не менее 50 см, чтобы гарантировать адекватные данные температуры нагрева теплого пола.
  7 Для надежной возможности замены датчика диаметр изгиба гофротрубы не должен быть менее 6 см.8

Укладка на старую плитку и покрытие из натурального камня.
Проверить поверхность на наличие отстающих частей и пустот, если таковые имеются, – удалить.Возможные трещины должны быть заделаны. Убедиться, что на обогреваемой поверхности отсутствуют острые края, которые могли бы повредить Загрязнения такие как, например, воск или жир тщательно удалить соответствующими моющими средствами.
Укладка на цементную стяжку.
Основание прогрунтовать и дать просохнуть. Нагревательные маты зафиксировать на основании и закрыть эластичным раствором или выравнивающейся смесью. Дать высохнуть слою раствора или выравнивающейся смеси. Неровности выровнять выравнивающейся смесью и дать высохнуть.
Укладка на деревянный пол.
Пол должен быть сухим и не колеблющимся. Загрязнения такие, как например, воск или жир тщательно удалить соответствующими моющими средствами. На деревянный пол приклеиваются или привинчиваются листы из жёсткого пенопласта или листы из прессованых полиэстровых волокон. Нагревательные маты на деревянном основании должны быть уложены в нивелирную массу или эластичный раствор. Особое внимание необходимо обратить на то, чтобы при заливке вокруг греющего кабеля не образовывались пустоты или воздушные пузыри. Это может привести к локальному перегреву и выходу кабеля из строя.

Нагревательные маты не должны подключаться последовательно.12

11Нагревательные маты, даже разных размеров, могут быть без проблем подключены через общий терморегулятор, если они имеют одинаковую специфическую мощность на 1 м.

Кабель теплого пола и датчик температуры подключаются к терморегулятору. Если это необходимо, к одному терморегулятору можно подсоединить несколько нагревательных матов. При этом, даже если суммарная сила тока в нагревательных кабелях будет больше значения допустимого для терморегулятора, подключение можно будет выполнить через магнитный пускатель.14

Подвод электроэнергии к терморегулятору должен быть через отдельный автомат.

Рекомендуется установка устройства защитного отключения (УЗО) с током утечки не менее 30 мА.

Замеры сопротивления производятся трижды – до начала укладки, после укладки до начала заливки и после заливки термокабеля раствором стяжки. Замеры выполняются при температуре в помещении выше 5ºС.

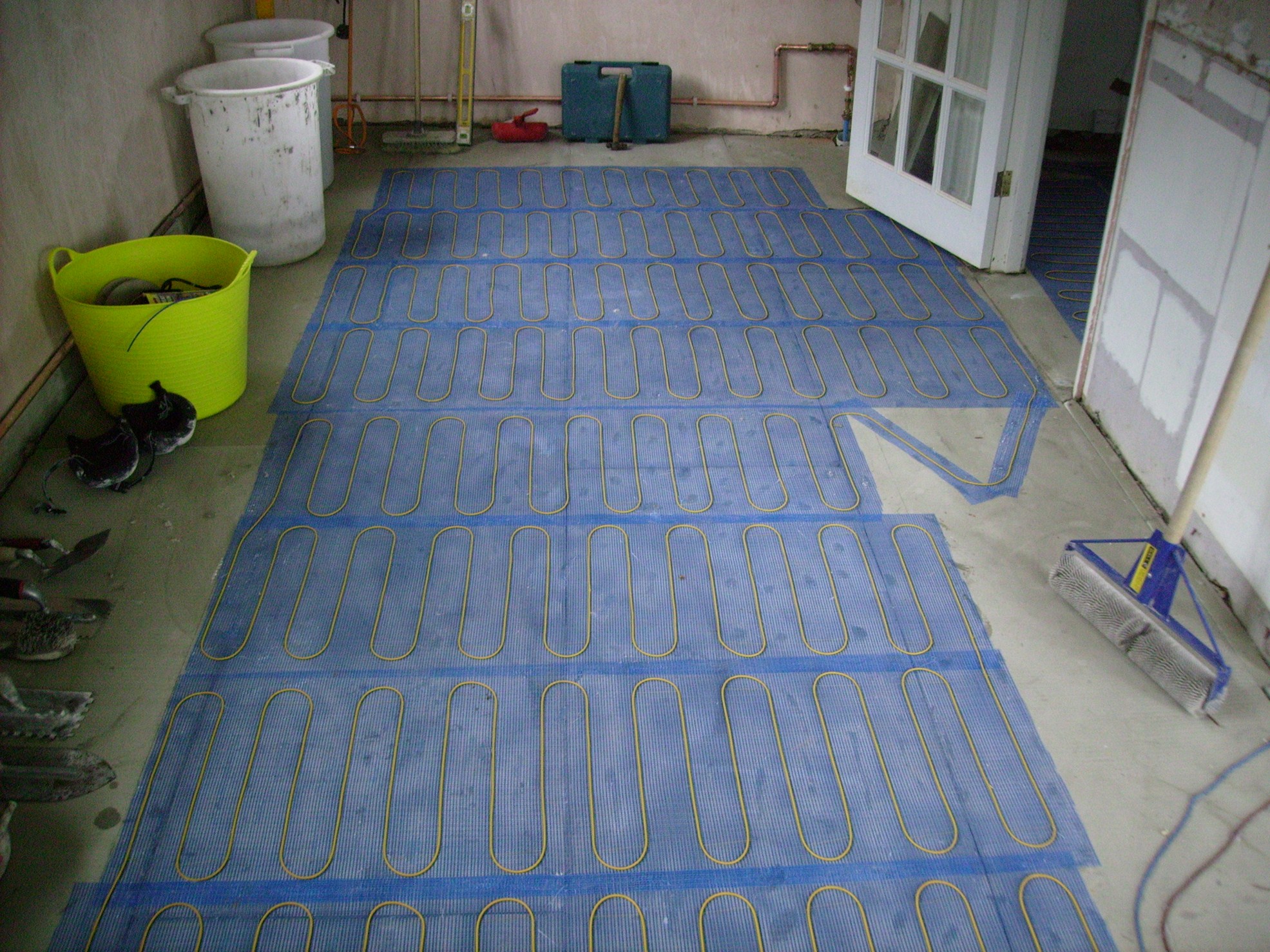

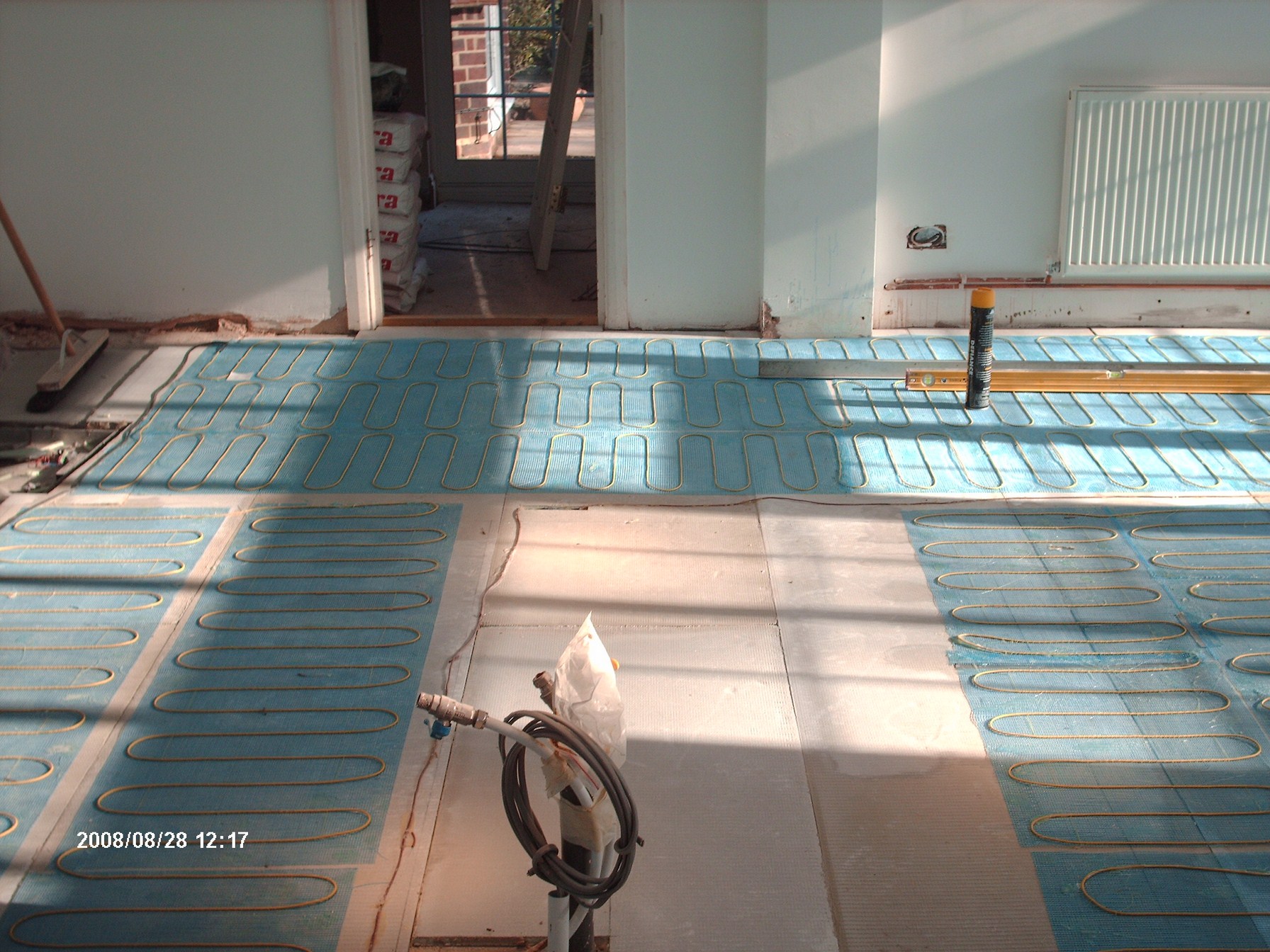

Примеры укладки нагревательных матов.

 17 21201918
