  ИК-отоплении на потолке

 Прежде, чем начать монтировать традиционное отопление, необходимо взять во внимание произошедшие за последнее время значительные изменения в ценовой политике энергоресурсов.

     Это даст возможность избежать досадных ошибок и учитывая все особенности нашего времени найти решение, которое позволит получить максимальный комфорт при минимальном расходе энергии и полезной площади помещения.


Люди недоумевают: зачем монтировать отопление на потолок, если тепло нам нужно внизу. Хотя на самом деле, отоплением, которое греет потолок - есть именно система отопления на основе котла и батарей.


С точки зрения физики теплопередачи котел с батареями - это наиболее нелогичное отопление, которое только существовало на планете. Ведь до 90% оплаченного вами тепла поднимается сначала вверх, под потолок - туда, где нам тепло нужно меньше всего.

Уже потом теплый воздух медленно смешивается с холодным, поднимая турбулентными потоками облака пыли, оседающие на мебели. В конвективном отоплении лишь около 10-ти процентов приходится на настоящее тепловое излучение. Почему мы должны с этим мириться?

Как всегда, начнем с Солнца: как оно работает? Правильно - греет сверху и прогревает Землю. Кто летал в самолете неоднократно слышал сообщение, что температура за бортом -50 º С и ниже. Но чем ближе к поверхности Земли, тем теплее. Ибо от земли нагревается воздух, хотя оно далеко не лучший проводник тепла, причем с фиксированным коэффициентом теплопередачи.

 По закону Стефана-Больцмана тепловые лучи (ИК-лучи или лучистое тепло, называйте, как вам удобней) попадая на поверхность твердого тела, частично отражаются, а частично поглощаются им. Сколько поглощаться, зависит от коэффициента черноты тела. Поглотив тепло, тело само начинает излучать, и его поверхность нагревается. Излучение от тела попадает на другие тела и они в свою очередь продолжают эстафету лучевой теплопередачи. И так до бесконечности.  Нагреватели  Infraterm можно расположить в любой удобной точке помещения.

 Нагретая поверхность теряет часть тепла в месте контакта с воздухом. То есть воздух нагревается и пытается подняться вверх. Почему пытается? Потому что прогревается вся площадь одновременно и одновременно конвективно пытается избавиться части тепла. Турбулентности, как таковой, при этом не происходит, потому что под пластом холодного плотного воздуха находится слой теплого и более легкого, которое и стремится вверх.

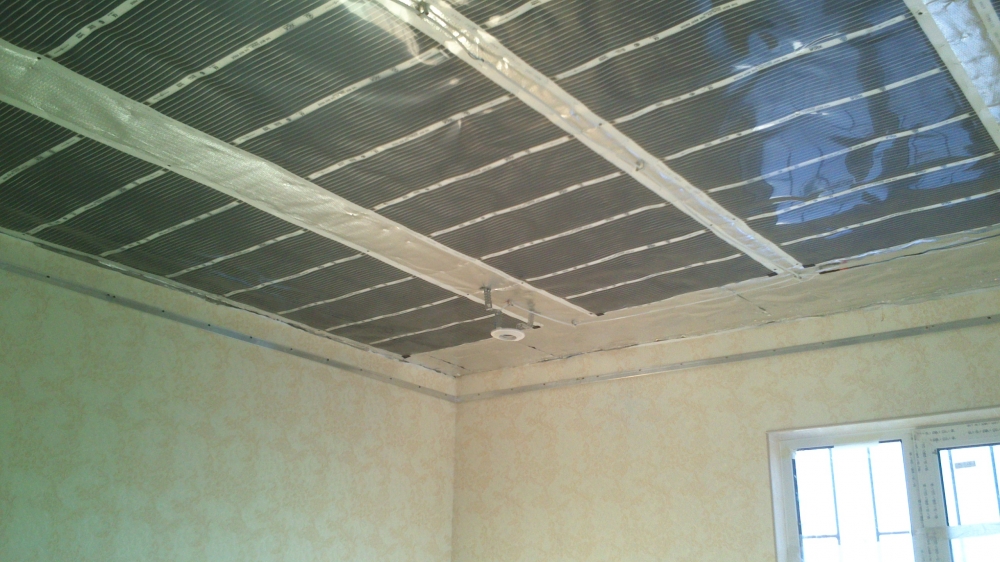

потолок1

   Далее вспомним, как ведут себя две жидкости с разной плотностью и разного цвета в сосуде, когда густая налитая сверху? Происходит диффузия, и множество минигейзеров пробиваются вверх. Только в отличие от жидкостей, плотность которых остается неизменной, воздух при перемешивании теряет температуру и поэтому не может подняться вверх. Происходит лишь теплопередача между пластами воздуха, а пространство комнаты постепенно наполняется теплым воздухом снизу вверх.

 Предположим, что стартовая температура в помещении ниже установленной на контроллере. Например, температура воздуха +16 ºС, а на регуляторе выставляем +20 ºС. Итак, контроллер срабатывает «на подогрев» и ИК-отопление на потолке включается.

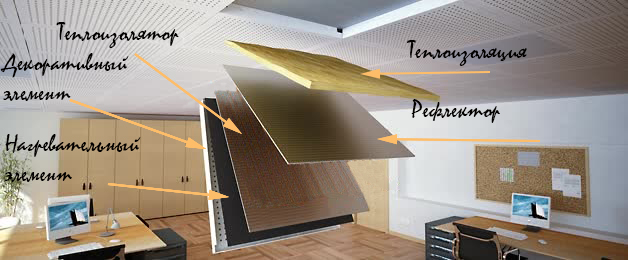

Untitled 2

Мощность 1м2 потолочной ИК-панели 450 Вт. И когда система включена, на каждый квадрат пола устремляется поток энергии около 160 Вт, зависимо от общей площади ИК-потолка. Воздух в этом процессе не участвует, тепло передается непосредственно от ИК панели LIKE до пола. Например, у полового покрытия, как правило, достаточно высокий коэффициент черноты около 0,7-0,9, т.е. большая часть энергии будет поглощена деревянным полом, а часть, которая отразится, будет поглощена другими частями помещения.

 Результатом поглощения будет повышение температуры поверхности пола, причем на всей ее поверхности. Воздух, находящийся в контакте с полом, начинает нагреваться и стремиться вверх, но при этом на него давит холодный воздух сверху. Начинается процесс диффузии. Между тем все пространство помещения наполняется теплым воздухом снизу вверх. Как только его температура на высоте установленного датчика температуры (желательно 1-1,5 метров от пола) достигает заданных +20 º С, контроллер выключает систему.

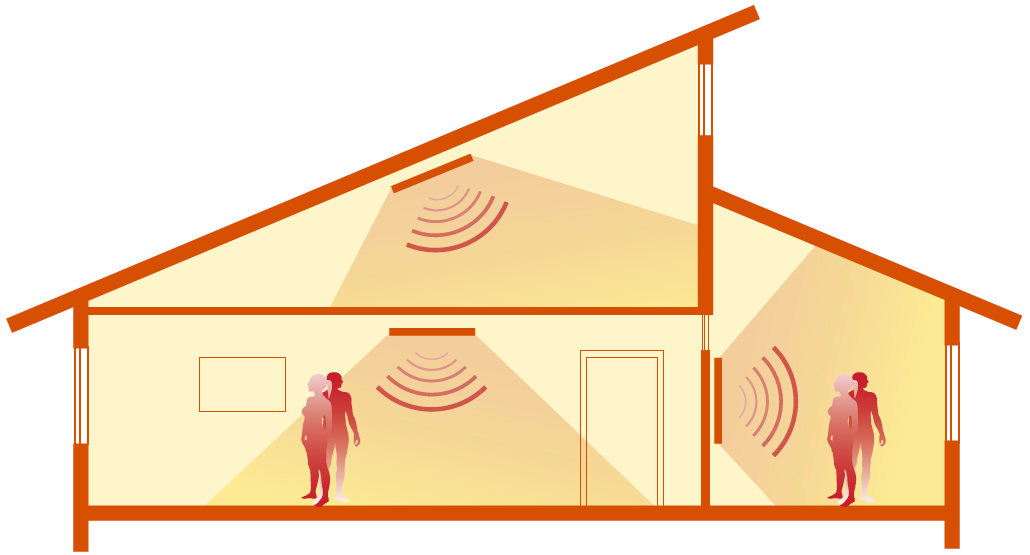

Untitled 3

Воздух отбирает тепло у пола довольно медленно. Поэтому полы, перекрытия и земляная подстилка под полом (если она есть) аккумулируют довольно много энергии и теперь, не получая подпитки с потолка, начинают конвективно терять это тепло. В какой момент аккумулированное тепло не может обеспечить достаточный прогрев воздуха - температура начинает падать и на делении +19 ºС терморегулятор снова включит систему.

 Только на этот раз система работать гораздо меньше, чем после первого запуска.

 Этому есть две причины:

- Перепад температуры всего один градус;
    - Стены помещения уже прогреты и им не нужно много энергии.

 На таком простом примере мы показали механизм работы потолочного ИК-отопления с регулируемой аппаратурой.

Купить потолочную ИК-панель можно здесь >>>

Теперь несколько слов о расходах электроэнергии.  Скучно, но объективно и полезно.

   В Стамбульском техническом университете в марте 2008 года были проведены комплексные испытания ПЛЭН. Испытания проводились в климатической камере размером 4мх4мх3м (48 м3). По всей внутренней поверхности камеры в ограждающую конструкцию были интегрированы металлические трубки с водой.

   На потолке климатической камеры была смонтирована система на основе ПЛЭН общей мощностью 2650 Вт.
В двух стенах вода циркулировала через чиллер, т.е. сохранялась заданная температура стены. За счет того, что температура двух из шести поверхностей камеры остается постоянно заданной, устанавливались фиксированные теплопотери, которые рассчитываются по формуле:
Q = k х A х (T1-T2), где:
К - коэффициент теплопередачи воздуха, равен 5;
А - площадь всех поверхностей, в нашем случае 28 м2 с постоянной заданной температурой (+15 ºС, +12 º С и +8 º С) и 52 м2 с изменяемой в зависимости от нагревательных элементов, температурой.

 Заданная температура +20ºС была установлена с помощью настенного воздушного терморегулятора. Показатели температуры в климатической камере регистрировались на компьютере каждые 30 секунд.

Аналогично были проведены эксперименты с теплопотерями 3025 Вт (+12 º С) и 3400 Вт (+8 º С).

 Наибольший интерес вызвал следующий факт - при конвективном отоплении в случае превышения теплопотерь над мощностью отопительной системы помещения медленно охлаждалось, но в случае с ИК-отоплением при установленной мощности системы на 750Вт (3400Вт - 2650Вт) температура воздуха не только достигла необходимых +20 º С, но и при этом даже отключалась.

 Обобщим результаты испытаний:

     При теплопотерях 156,25 Вт/м2:
Температура на охлаждаемых поверхностях: +15 º С
Теплопотери помещения: 2500 Вт
Время работы системы: 0 ч. 10 мин. 30 с.
Время отключения: 1 час 27 мин. 00 С.
Потребление электроэнергии на м.кв.: 16,98 Вт/м2.


При теплопотерях 198,06 Вт/м2:
Температура на охлаждаемых поверхностях: +12 º С
Теплопотери помещения: 3025 Вт
Время работы системы: 0 ч. 16 мин. 00 С.
Время отключения - 0 ч. 38 мин. 30 с.
Потребление электроэнергии на м.кв.: 48,61 Вт/м2.

Согласно СНиП теплопотери здания не должны превышать 100Вт/м2, т.е. энергопотребление объектов соответствующих СНиП, при использовании системы отопления на основе ПЛЭН, не будет превышать 15 Вт/м2 в час.

Не лишним будет напомнить опыт работы в здании, где среднесезонное энергопотребление в отопительный период 2006-2007гг, составило 7,2 кВт/м2 в месяц (10 Вт/м2 в час) и 2007-2008гг. - 8,77 Вт/м2 в час в самые холодные месяцы декабрь и январь.

Конечно, никто не пытается говорить о том, что существуют здания с теплопотерями 5Вт/м.кв, как пассивные дома в Европе. Но нужно ли затрачивать 100Вт на квадрат отопительной площади? Это зависит от того, как топить...

 Рассмотрим эту проблему на примере стены помещения: у пола +18 º С, на потолке +30 º С. Для того чтобы преодолеть теплопотери ограждающих конструкций достаточно дать +18 º С, но равномерно по всей поверхности стены, от пола и до потолка. Но это невозможно, потому теплый воздух стремится вверх. Там образуется избыточное температурный давление, т.е. разница температур за бортом и внутри помещения (+30 º С и-20 º С) составит 50 градусов, что влечет за собой большие теплопотери.

Второй момент - это потери при конвективном отоплении.
    - Передача тепла от конвектора или батареи воздуху сопровождается потерями, поскольку КПД этих
устройств меньше единицы. Если бы было иначе, то вода в обратку возвращалась бы холодной.
    - Каждый кубический метр воздуха весит около 1,5 кг, плюс вес пыли, которую он в себе содержит. Чтобы переместить эти воздушные массы необходимо, выполнить работу, причем значительную - скорость конвективного потока 1-2см/сек, таким образом куб воздуха будет достигать потолка в пределах 2,5-5 минут, значит, через час будет потрачено на перемещение воздуха от 500 до 1000 Дж. Работа в данном случае - это потери.

- Предметы при конвективном отоплении всегда холоднее воздуха, т.е. для того, чтобы температура стены составила около пола +18 º С, воздух должен быть +22- +23 º С, значит, опять дополнительный расход энергии.

Третий момент - точка росы.

Где-то в стене встречаются два фронта - холодный и теплый. Около точки +5 - +8 ºС, при нормальной относительной влажности воздуха находится точка росы, где водяной пар начинается конденсироваться и переходить в жидкое состояние. То есть внутри стены образуется вода - вещество имеет почти самую высокую теплопроводность, т.е. теплопроводность стены, увеличивается, а теплопотери растут. Чтобы преодолеть эту проблему нужно вынести точку росы максимально близко к наружной поверхности стены, тогда стена останется сухой и ее теплопроводность низкой. Очень хорошим является  сочетание ,при котором частично используются карбоновые теплые полы и инфракрасные потолочные обогреватели.

 Теперь можно вернуться к системе ИК отопления на потолке.

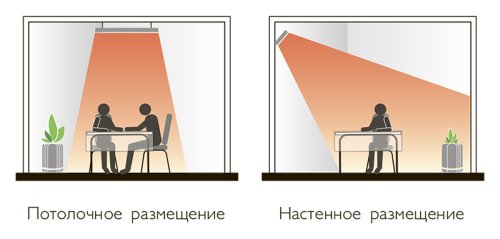

Untitled 4

Нет необходимости нагревать воздух в помещении, ИК панели LIKE нагревает ограждающие конструкции, которые в зависимости от коэффициента черноты поглощают от 70-90% теплового потока, оставшиеся 10-30% отражаются, но попав на следующую поверхность, опять те же 70-90% отраженного потока будут поглощены. То есть тепловой поток используется процентов на 95. Излучение проникает глубоко в ограждающие конструкции, прогревает их, в результате чего последние теряют влагу, и соответственно хуже проводят тепло. То есть мы загоняем точку росы ближе к наружной поверхности стены. В отличие от конвекции при передаче тепла воздух участие не принимает, и соответственно нет потерь на перемещение воздушных масс.

Все вышесказанное подтверждается опытами, проведенными в Турции, где помещения с точки зрения конвективных теплопотерь теряло 156 Вт с каждого квадрата, но при этом для обогрева было достаточно 17 Вт на квадратный метр помещения.

Подведем итог:

1. ИК панели LIKE - не перегревают верхнюю часть помещения. Не надо тратить энергию на прогрев верхней части помещения до 30 º С. При этом экономия, как минимум, составит около 40%, если учесть, что энергозатраты с ростом температуры растут не линейно, а значительно больше, поскольку и растут  теплопотери  ограждающих конструкций.

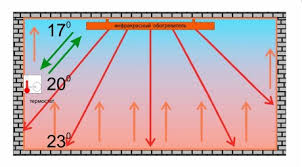

Untitled 5

2. При отоплении ИК панелями LIKE практически отсутствует паразитная работа на перемещение воздуха.

3. Отсутствуют потери при передаче энергии от конвектора воздуху, а от воздуха - до ограждающих конструкций.

4. В случае с ИК панелями LIKE воздух (не лучший проводник тепла) не участвует в теплообмене, а является побочным следствием ИК теплообмена.

5. ИК панели LIKE прогревают ограждающие конструкции, что дополнительно снижает теплопотери здания.

                                Греющий гипсокартон.

 Инфракрасное отопление с потолка может быть реализовано не только при помощи LIKE панелей, ПЛЭН.

Нашим предприятием выпускаются гипсокартонные листы, в которых предустановлен нагревательный элемент, который может нагревать поверхность гипсокартона от 25 до 50 градусов С.

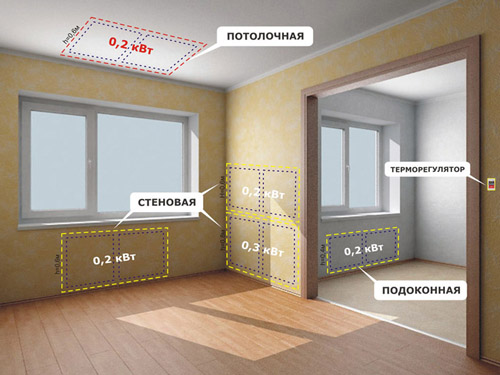

 Untitled 6

     Установив эти нагревательные  элементы в потолок или стены, Вы получаете возможность поддерживать разную температуру в разных секторах одной комнаты, что способствует созданию комфортных зон и максимальной экономии энергии.

 Учитывая вышесказанное, приходим к выводу, что одно и то же помещение, отапливаемое конвективно, имеет теплопотери 100Вт, а при отоплении ИК панелями LIKE - потребляет только 15 Вт.

Может показаться, что статья немного скучная, но она раз и на всегда наглядно демонстрирует, как работает система лучевого ИК-отопления. Остается - убедиться в ее преимуществах на собственном опыте.
